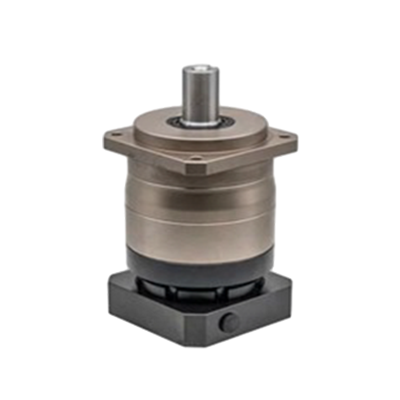

Vysoce přesná planetová převodovka řady AEP090

Typ: planetová převodovka se šikmými zuby
Stupeň krytí převodovky: IP65
Poměr: 3, 4, 5, 7, 10 (jedna fáze)
Poměr: 15, 16, 20, 25, 28, 30, 35, 40, 50, 70, 100 (dvě fáze)
Standardní vůle P1: Menší nebo rovno 3 úhlové min (jeden stupeň); Menší nebo rovno 5 úhlových minut (dva stupně)
Standardní vůle P2: Menší nebo rovno 5 úhlových minut (jeden stupeň); Menší nebo rovno 7 úhlových minut (dva stupně)
Účinnost η: Větší nebo rovna 95 % (jeden stupeň); Větší nebo rovno 92 % (dvě fáze)

Odeslat dotaz

Rychlé dodání
Zajištění kvality
Možnost přizpůsobení

Představení produktu

Pravidlo pojmenování AEP (Například: AEP-090N-010-22-19-4)

Údaje o výkonu

Technický parametr		1 etapa					2 etapa
Poměr		3	4	5	7	10	15	16	20	25	28	30	35	40	50	70	100
Nominální výstupní točivý moment T2N	Nm	130	140	160	140	100	130	140	140	160	140	150	140	120	160	140	100
Moment nouzového zastavení T2NoT	Nm	3násobek jmenovitého výstupního točivého momentu
Jmenovitý příkon Otáčky n1N	ot./min	4000
Max. vstupní rychlost n1B	ot./min	8000
Snížená vůle P1	arcmin	Menší nebo rovno 3					Menší nebo rovno 5
Standardní vůle P2	arcmin	Menší nebo rovno 5					Menší nebo rovno 7
Torzní tuhost	Nm/arcmin	14
Max. ohybový moment F2rB	N	2985
Max. axiální zatížení F2aB	N	1625
Životnost	Hr	20000
Účinnost η	%	Větší nebo rovno 95 %					Větší nebo rovno 92 %
Provozní teplota	stupeň	-10 stupeň ~90 stupňů
Mazání		Syntetické mazací oleje
Stupeň ochrany převodovky		IP65
Montážní poloha		všechny směry
Hladina hluku (n=3000ot./min, NZatížení, 50 cm)	dB(A)	62	62	60	58	58	60	60	59	59	58	58	58	57	57	57	57
Hmotnostní momenty setrvačnosti J1	kg.cm²	0.61	0.48	0.47	0.45	0.44	0.13	0.14	0.13	0.13	0.14	0.13	0.13	0.13	0.13	0.13	0.13

Mechanický rozměr

Odpovídající velikost motoru

Řada AEP090	Etapa	Poměr	Průměr výstupního hřídele	Průměr vstupního hřídele	Průměr x délka hřídele motoru/Průměr a výška pilota na motoru/MNOŽSTVÍ-průměr-rozteč montážních otvorů
	Jedna etapa	3/4/5/7/10	22	12	Φ1232/Φ73.021.52/4-Φ6.5-Φ69.6*69.6
				12.7	Φ12.732/Φ731.5/4-Φ5.5-Φ69.6*69.6
				14	Φ14×35/Φ73×3/4-Φ5.5-69.6×69.6 Φ14×35/Φ73×3/4-Φ6.5-69.6×69.6 Φ14×30/Φ50×3/4-Φ4.5-Φ70 Φ14×30/Φ50×3/4-Φ5.5-Φ70
				19	Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90
				22	Φ22×58/Φ110×6/4-Φ9-Φ145
				24	Φ24×35/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ110×6/4-Φ9-Φ145
	Dvoustupňová	15/16/20/25/28/ 30/35/40/50/70/100	22	12	Φ1232/Φ73.021.52/4-Φ6.5-Φ69.6*69.6
				12.7	Φ12.732/Φ731.5/4-Φ5.5-Φ69.6*69.6
				14	Φ14×35/Φ73×3/4-Φ5.5-69.6×69.6 Φ14×35/Φ73×3/4-Φ6.5-69.6×69.6 Φ14×30/Φ50×3/4-Φ4.5-Φ70 Φ14×30/Φ50×3/4-Φ5.5-Φ70
				19	Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90
				22	Φ22×58/Φ110×6/4-Φ9-Φ145
