Vysoce přesná planetová převodovka řady AE090
Typ: planetová převodovka se šikmými zuby
Stupeň krytí převodovky: IP65
Poměr: 3, 4, 5, 7, 10 (jedna fáze)
Poměr: 15, 16, 20, 25, 28, 30, 35, 40, 50, 70, 100 (dvě fáze)
Standardní vůle P1: Menší nebo rovno 3 úhlové min (jeden stupeň); Menší nebo rovno 5 úhlových minut (dva stupně)
Standardní vůle P2: Menší nebo rovno 5 úhlových minut (jeden stupeň); Menší nebo rovno 7 úhlových minut (dva stupně)
Účinnost η: Větší nebo rovna 95 % (jeden stupeň); Větší nebo rovno 92 % (dvě fáze)
- Rychlé dodání
- Zajištění kvality
Možnost přizpůsobení
Představení produktu

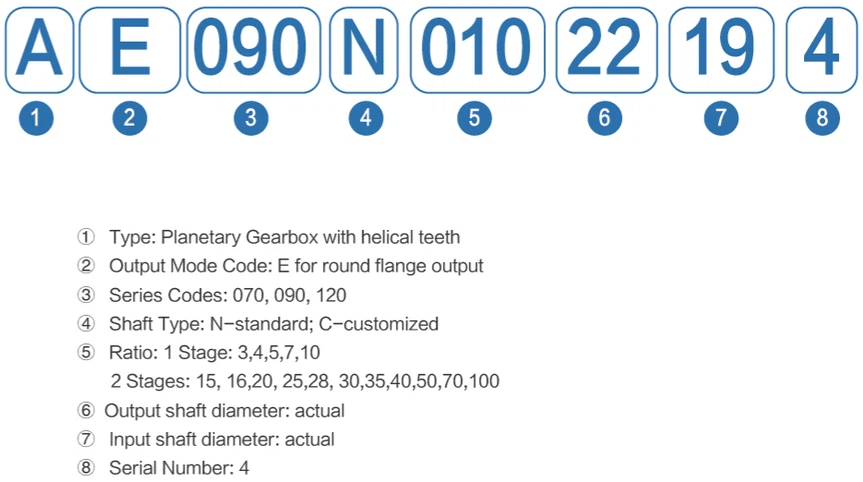

Pravidlo pojmenování AE(Například: AE-090N-010-22-19-4)
Údaje o výkonu
|
Technický parametr |
1 etapa |
2 etapa | |||||||||||||||
|
Poměr |
3 |
4 |
5 |
7 |
10 |
15 |
16 |
20 |
25 |
28 |
30 |
35 |
40 |
50 |
70 |
100 |
|
|
Nominální výstupní točivý moment T2N |
Nm |
130 |
140 |
160 |
140 |
100 |
130 |
140 |
140 |
160 |
140 |
150 |
140 |
120 |
160 |
140 |
100 |
|
Moment nouzového zastavení T2NOT |
Nm |
3násobek jmenovitého výstupního točivého momentu |
|||||||||||||||
|
Jmenovité vstupní otáčky n1N |
ot./min |
4000 |
|||||||||||||||
|
Max. vstupní rychlost n1B |
ot./min |
8000 |
|||||||||||||||
|
Snížená vůle P1 |
arcmin |
Menší nebo rovno 3 |
Menší nebo rovno 5 |
||||||||||||||
|
Standardní vůle P2 |
arcmin |
Menší nebo rovno 5 |
Menší nebo rovno 7 |
||||||||||||||
|
Torzní tuhost |
Nm/arcmin |
14 |
|||||||||||||||
|
Max. ohybový moment F2rB |
N |
2985 |
|||||||||||||||
|
Max. axiální zatížení F2aB |
N |
1625 |
|||||||||||||||
|
Životnost |
Hr |
20000 |
|||||||||||||||
|
Účinnost η |
% |
Větší nebo rovno 95 % |
Větší nebo rovno 92 % | ||||||||||||||
|
Provozní teplota |
stupeň |
-10 stupeň ~90 |
|||||||||||||||
|
Mazání |
Syntetické mazací oleje |
||||||||||||||||
|
Stupeň ochrany převodovky |
IP65 |
||||||||||||||||
|
Montážní poloha |
všechny směry |
||||||||||||||||
|
Hladina hluku n=3000ot./min, bez zatížení, 50 cm |
dB(A) |
62 |
62 |
60 |
58 |
58 |
60 |
60 |
59 |
59 |
58 |
58 |
58 |
57 |
57 |
57 |
57 |
|
Hmotnostní momenty setrvačnosti J1 |
kg.cm2 |
0.61 |
0.48 |
0.47 |
0.45 |
0.44 |
0.13 |
0.14 |
0.13 |
0.13 |
0.14 |
0.13 |
0.13 |
0.13 |
0.13 |
0.13 |
0.13 |
Mechanický rozměr
Odpovídající velikost motoru
| Řada AE090 | Etapa | Poměr | Průměr výstupního hřídele | Průměr vstupního hřídele | Průměr x délka hřídele motoru/Průměr a výška pilota na motoru/MNOŽSTVÍ-průměr-rozteč montážních otvorů |
| Jedna etapa | 3/4/5/7/10 | 22 | 14 |
Φ14×35/Φ73×3/4-Φ5.5-69.6×69.6 Φ14×35/Φ73×3/4-Φ6.5-69.6×69.6 Φ14×30/Φ50×3/4-Φ4.5-Φ70 Φ14×30/Φ50×3/4-Φ5.5-Φ70 |
|
| 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 |
||||
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 | ||||
| 24 |
Φ24×35/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ110×6/4-Φ9-Φ145 |
||||
| Dvoustupňová |
15/16/20/25/28/ 30/35/40/50/70/100 |
22 | 14 |
Φ14×35/Φ73×3/4-Φ5.5-69.6×69.6 Φ14×35/Φ73×3/4-Φ6.5-69.6×69.6 Φ14×30/Φ50×3/4-Φ4.5-Φ70 Φ14×30/Φ50×3/4-Φ5.5-Φ70 |
|
| 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 |
||||
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 |
