22mm převodový bezkomutátorový DC motor
22mm převodové BLDC motory mají velikost rámu Φ22mm, skládající se z 22mm ekonomické planetové převodovky a kulatého 22mm bezkomutátorového stejnosměrného motoru. Jsou k dispozici ve 2 standardních modelech s převodovým poměrem od 4:1 do 100:1. Spojením výhod bezkomutátorové technologie zajišťují tyto motory účinný a trvanlivý výkon, zatímco díky variabilním převodovým poměrům jsou univerzální a vhodné pro širokou škálu aplikací.
- Rychlé dodání
- Zajištění kvality
Možnost přizpůsobení
Představení produktu

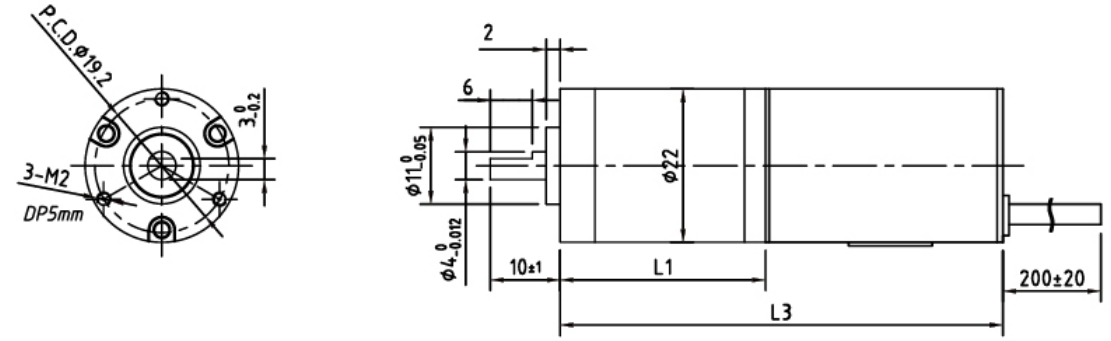

Mechanický rozměr
Obecná specifikace
| Typ vinutí | hvězda |
| Úhel Hallova efektu | 120 stupňů (elektrický úhel) |
| Axiální vůle hřídele | 0,025 mm |
| Teplota okolí | 0 stupeň -+50 stupeň (bez kondenzace)) |
| Okolní vlhkost | ＜85 % (bez kondenzace) |
| Max. Radiální síla | 20N |
| Max. Axiální síla | 5N |
| Třída izolace | třída B |
| Dielektrická pevnost | one minute@500VAC.5mA |
| Izolační odpor | 100 MΩ Min. @ 500 V DC |
Elektrické připojení
| Olovo NE. | Barva olova | Měřidlo olova | Spojení |
| 1 | Červené | UL1007/26AWG | VCC |
| 2 | Černá | GND | |
| 3 | Žlutá | SÁL A | |
| 4 | Bílý | SÁL B | |
| 5 | Modrý | SÁL C | |
| 6 | oranžový | UL1007/22AWG | Fáze U |
| 7 | Zelená | Fáze V | |
| 8 | Hnědý | Fáze W |
Parametr převodovky
| Etapa | 1 etapa | 2 etapa | 3 etapa | ||||
| Poměr | 4 | 5 | 20 | 25 | 64 | 100 | |
| Délka L1 | milimetr | 19 | 24.5 | 30 | |||
| Délka L2 | milimetr | 21 | 26.5 | 32 | |||
| Jmenovité zatížení | Nm | 0.3 | 0.5 | 0.8 | |||
| Maximální zatížení | Nm | 1.2 | 1.2 | 1.2 | |||
| Účinnost η | % | 85% | 75% | 65% | |||
| Vůle | stupeň | Menší nebo rovno 1 stupni | Menší nebo rovno 2 stupňům | Menší nebo rovno 3 stupňům | |||
| Hmotnost | KG | 0.2 | 0.25 | 0.3 | |||
| Teplota provozního prostředí | stupeň | -20 stupeň ~90 stupňů （Nízká teplota přizpůsobitelná) | |||||
| Jmenovité vstupní otáčky n1N | ot./min | 3000 | |||||
| Max. vstupní rychlost n1B | ot./min | 5000 | |||||
| Stupeň ochrany převodovky | IP | 54 | |||||
| Mazání | Životní mazací tuk | ||||||
| Hluk | dB | 50dB/1m | |||||
| Životnost | Hr | ~5000 | |||||
Technická specifikace motoru
| Model číslo. | Zpět EMF Konstanta | Jmenovité napětí | Rychlost | Jmenovitý točivý moment | Napájení | Jmenovitý proud | Rychlost naprázdno | Proud naprázdno | Odpor/linka | Indukčnost/linka | Délka |
| V/krpm | VDC | ot./min | N.m | W | A | ot./min | A | Ω | Mh | milimetr | |
| 22BL02103-0009-XXX | 1.7 | 24 | 10000 | 0.008 | 8.5 | 0.72 | 14000 | 0.25 | 9.7 | 1.67 | 40 |
| 22BL02402-0053-XXX | 3.5 | 24 | 6000 | 0.011 | 7 | 0.54 | 8900 | 0.11 | 13.9 | 3.79 | 50 |
Poznámka: Zákazníci potřebují pouze poskytnout otáčky a točivý moment hotového motoru a my vybereme vhodný motor a převodovku pro vaši aplikaci.
FAQ
Otázka: Jaká je role zpětnovazebních zařízení v řízení motoru BLDC s převodovkou?
Odpověď: Zpětnovazební zařízení v řízení motoru BLDC s převodovkou poskytují zásadní údaje o rychlosti a poloze motoru. Tyto senzory, jako jsou kodéry nebo resolvery, přenášejí informace v reálném čase do řídicího systému, což mu umožňuje provádět nezbytná nastavení pro udržení přesné kontroly. Zpětnovazební zařízení zvyšují přesnost, umožňují ovládání v uzavřené smyčce a pomáhají motoru udržovat požadovanou rychlost a polohu, což je činí nezbytnými pro aplikace vyžadující přesnost.
Otázka: Jsou motory BLDC s převodovkou účinnější než motory BLDC bez převodovky?
Odpověď: Převodové motory BLDC obvykle nabízejí vyšší účinnost při úkolech, které vyžadují vysoký točivý moment a nižší otáčky, díky jejich systémům redukce převodů. Naproti tomu nepřevodové BLDC motory vynikají poskytováním vyšších rychlostí, ale mohou být méně účinné v aplikacích vyžadujících točivý moment. Volba mezi motory BLDC s převodovkou a bez převodovky závisí na konkrétních požadavcích aplikace a potřebě rovnováhy mezi účinností otáček a točivého momentu.
Otázka: Můžete mi dát slevu?
Odpověď: Ano, slevy jsou k dispozici na základě množství, které si objednáte. Naše ceny jsou na trhu konkurenceschopné a procento slevy bude záviset na konkrétním množství. Uveďte prosím skutečné množství, které požadujete, a my vám můžeme nabídnout příslušnou slevu.
Otázka: Mohu před zadáním objednávky navštívit vaši továrnu?
A: Jasně. Jste srdečně vítáni k návštěvě naší továrny. Před odjezdem z vaší země nás laskavě informujte o svém plánu návštěvy a my vám pomůžeme s pokyny a pokud možno zajistíme vyzvednutí v určený čas. Těšíme se, že se s vámi osobně setkáme a ukážeme vám naše prostory.
