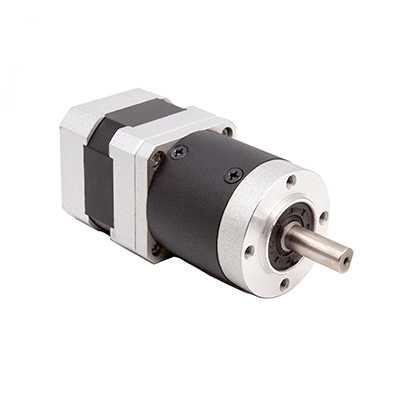

42mm převodový bezkomutátorový DC motor
42mm převodové bezkomutátorové stejnosměrné motory mají velikost rámu 42x42mm, sestávající z ekonomické planetové převodovky a 42mm čtvercového bezkomutátorového stejnosměrného motoru. Jsou k dispozici ve 4 standardních modelech s převodovým poměrem od 3:1 do 250:1. Integrace bezkomutátorové technologie zajišťuje efektivní a trvanlivý výkon, zatímco rozmanitý rozsah převodových poměrů umožňuje široké spektrum aplikací.
- Rychlé dodání
- Zajištění kvality
Možnost přizpůsobení
Představení produktu

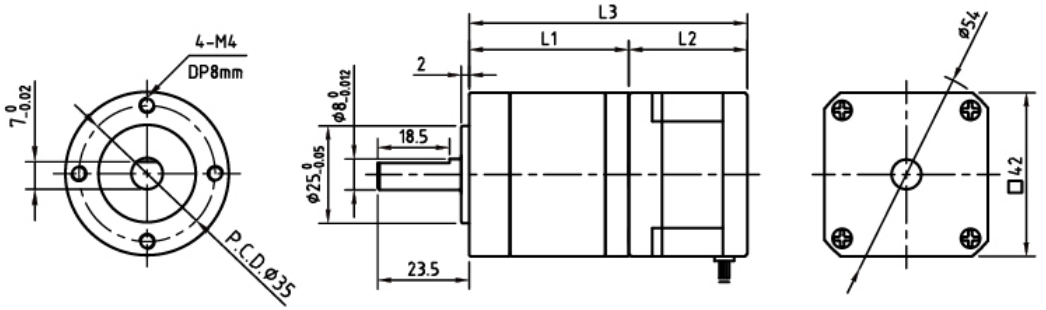

Mechanický rozměr
Obecná specifikace
| Typ vinutí | hvězda |
| Úhel Hallova efektu | 120 stupňů (elektrický úhel) |
| Axiální vůle hřídele | 0,025 mm |
| Teplota okolí | 0 stupeň -+50 stupeň (bez kondenzace)) |
| Okolní vlhkost | ＜85 % (bez kondenzace) |
| Max. Radiální síla | 50N |
| Max. Axiální síla | 20N |
| Třída izolace | třída B |
| Dielektrická pevnost | one minute@500VAC.5mA |
| Izolační odpor | 100 MΩ Min. @ 500 V DC |
Elektrické připojení
| Olovo NE. | Barva olova | Měřidlo olova | Spojení |
| 1 | Červené | UL1007/26AWG | VCC |
| 2 | Černá | GND | |
| 3 | Žlutá | SÁL A | |
| 4 | Bílý | SÁL B | |
| 5 | Modrý | SÁL C | |
| 6 | oranžový | UL1007/22AWG | Fáze U |
| 7 | Zelená | Fáze V | |
| 8 | Hnědý | Fáze W |
Parametr převodovky
| Etapa | Jedna etapa | Dvě fáze | Tři fáze | ||||||||||||||||||
| Redukční poměr | 3 | 4 | 5 | 7 | 9 | 10 | 15 | 16 | 20 | 25 | 28 | 35 | 40 | 50 | 100 | 100 | 125 | 140 | 175 | 200 | 250 |
| Délka 1 (mm) | 41 | 48.5 | 58 | ||||||||||||||||||
| Jmenovité zatížení (Nm) | 3.5 | 10 | 15 | ||||||||||||||||||
| Zpětná vůle (stupeň) | 0,8 stupně Max | 1,6 stupně Max | 2,4 stupně Max | ||||||||||||||||||
| Nominální vstupní rychlost (ot./min) | 3000 ot./min | ||||||||||||||||||||
Technické specifikace
| Model číslo. | Zpět EMF Konstanta | Jmenovité napětí | Rychlost | Jmenovitý točivý moment | Napájení | Jmenovitý proud | Rychlost naprázdno | Proud naprázdno | Odpor/linka | Indukčnost/linka | Délka |
| V/krpm | VDC | ot./min | N.m | W | A | ot./min | A | Ω | mH | mm | |
| 42BL02402-0026-XXX | 4.1 | 24 | 4000 | 0.062 | 26 | 1.77 | 6700 | 0.19 | 1.76 | 3.2 | 40 |
| 42BL02402-0053-XXX | 6.1 | 24 | 4000 | 0.125 | 52.5 | 3.4 | 6500 | 0.53 | 0.78 | 1.26 | 60 |
| 42BL02402-0078-XXX | 4.3 | 24 | 4000 | 0.185 | 77.5 | 4.8 | 6000 | 0.32 | 0.76 | 1 | 80 |
| 42BL02402-0105-XXX | 4.1 | 24 | 4000 | 0.251 | 105 | 6 | 5900 | 1 | 0.52 | 0.783 | 100 |
Poznámka: Zákazníci potřebují pouze poskytnout otáčky a točivý moment hotového motoru a my vybereme vhodný motor a převodovku pro vaši aplikaci.
FAQ
Otázka: Jsou bezkomutátorové stejnosměrné motory s převodovkou energeticky účinné?
Odpověď: Ano, bezkomutátorové stejnosměrné motory s převodovkou jsou známé svou energetickou účinností. Eliminace kartáčů v jejich konstrukci výrazně omezuje energetické ztráty. Kromě toho integrace elektronického řízení umožňuje těmto motorům jemně řídit rychlost a točivý moment, což dále zvyšuje jejich účinnost. Tato účinnost z nich dělá vynikající volbu pro aplikace, kde je zásadní minimalizace spotřeby energie.
Otázka: Jak si mohu vybrat správný bezkomutátorový DC motor s převodovkou pro svůj projekt?
Odpověď: Při výběru správného motoru je třeba vzít v úvahu některé faktory, jako je požadovaný točivý moment, rychlost, omezení velikosti a pracovní cyklus. Neváhejte se poradit s naším prodejním týmem, naši prodejci vám pomohou vybrat nejvhodnější model.
Otázka: Jaké jsou některé běžné problémy s převodovými bezkomutátorovými stejnosměrnými motory?
Odpověď: Problémy mohou zahrnovat přehřívání, opotřebení převodů a problémy s elektronickým ovladačem. Pravidelná údržba a správné používání může pomoci těmto problémům předejít.
Otázka: Jak chráníte motory během přepravy, abyste zabránili poškození?
Odpověď: K ochraně motorů během přepravy používáme pěnové obaly tlumící nárazy. Každý motor je pečlivě umístěn v samostatné kapse v balení, aby se zabránilo kolizím a odolal jakýmkoli vibracím, které se mohou vyskytnout během přepravy, což zajišťuje jejich bezpečný příjezd.
Otázka: Jaký druh poprodejní podpory poskytujete?
Odpověď: Nabízíme komplexní balíček poprodejních služeb. Na naše produkty se vztahuje 12-měsíční záruka kvality od data odeslání. Kromě toho poskytujeme technické poradenství v rané fázi projektu.
Otázka: Máte požadavek na minimální množství objednávky (MOQ)?
Odpověď: Naše minimální množství objednávky (MOQ) se může lišit v závislosti na produktu. Některé položky mohou mít specifické MOQ, zatímco jiné mohou být k dispozici ke koupi v menším množství. Pro více informací o MOQ pro konkrétní produkt, o který máte zájem, prosím kontaktujte náš prodejní tým.
