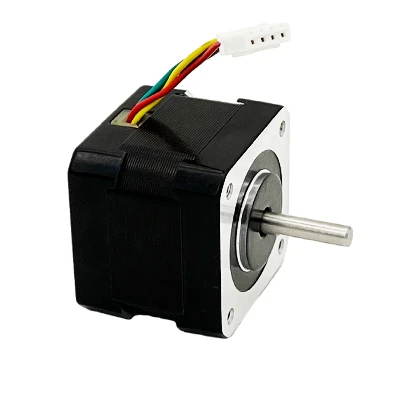

NEMA 17 Bipolar 1.8deg 0.26Nm 1.5A 2.25V 42x42x33mm 4 dráty krokový motor
video
NEMA 17 Bipolar 1.8deg 0.26Nm 1.5A 2.25V 42x42x33mm 4 dráty krokový motor

NEMA 17 Bipolar 1.8deg 0.26Nm 1.5A 2.25V 42x42x33mm 4 dráty krokový motor

Číslo dílu výrobce:42H033H-1504-028
Rozměr rámu: 42 x 42 mm
Typ motoru: bipolární krokový
Přídržný moment: 2,6 kgf.cm
Jmenovitý proud/fáze: 1,5 A
Jmenovité napětí: 2,25 V
Konektor:XH-4
Běžná aplikace: 3D tiskárna, CNC stroje, Textilní stroje atd

Odeslat dotaz
42H033H-1504-028 DATOVÝ LIST
  • Rychlé dodání
  • Zajištění kvality
  • Customization AvailableMožnost přizpůsobení
Představení produktu

Obecná specifikace

Přesnost úhlu kroku

±5%

Přesnost odporu

±10%

Přesnost indukčnosti

±20%

Zvýšení teploty

80K Max.

Teplota okolí

-20 stupeň ~+50 stupeň

Izolační odpor

100 MΩ Min. @ 500 V DC

Dielektrická pevnost

Jedna minuta@500VAC∙5mA Max.

Radiální vůle hřídele

0.06Max.@450g

Axiální vůle hřídele

0.08Max.@450g



Elektrická specifikace

Modelové číslo 42H033H-1504-028
Typ motoru Bipolární
Krokový úhel 1,8 stupně ±5 %
Počet fází 2
Udržení točivého momentu 2,6 kgf.cm
Jmenovitý proud/fáze 1,5A (špičková hodnota)
Jmenovité napětí 2.25V
Fázový odpor 1,5Ω±10% (20 stupňů)
Fázová indukčnost 2,2 mH ± 20 % (1 kHz 1 V RMS)
Setrvačnost rotoru 35 g.cm²



Fyzikální specifikace

Velikost rámečku 42 x 42 mm
Délka těla 33 mm
Průměr hřídele Φ5 mm
Délka přední hřídele 20 mm
D-cut Délka hřídele 15 mm
Počet olova 4
Délka vedení 45 mm
Měřidlo drátu AWG26
Hmotnost 0.22 kg



Spojení

A

B

C

D

ČERVENÉ

ŽLUTÁ

ŠEDÁ

ZELENÁ



FAQ

Otázka: Jak se dostanu do vaší továrny?

Odpověď: Naše továrna se nachází poblíž letiště Shanghai Hongqiao. Můžeme vás vyzvednout na letišti.



Otázka: Jaké je vaše minimální množství objednávky, můžete mi poslat vzorky?

Odpověď: Požadavek MOQ se model od modelu liší a lze o tom diskutovat případ od případu. A můžeme vám poslat vzorky.



Otázka: Jaká je dodací lhůta vašich produktů?

Odpověď: Obecně je dodací lhůta výroby našich převodovek přibližně 30-35 dnů (u urgentních objednávek můžeme urychlit). Doba přepravy závisí na způsobu přepravy, který si naši zákazníci zvolí.



Otázka: Jaké jsou aplikace krokových motorů?

A: Běžně se používají v CNC strojích, 3D tiskovém průmyslu, automatizovaných testovacích zařízeních atd.



Otázka: Mohou být motory přizpůsobeny podle našich požadavků, například umístěním našeho loga?

Odpověď: Ano, můžeme přizpůsobit vaše motory vašim požadavkům.
